蝶閥的種類及分類

上海蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式。按密封形式分為較密封型和硬密封型兩種。軟密封蝶閥一般采用橡膠環密封，硬密封蝶閥通常采用金屬環密封，按連接型式分為法蘭連接和對夾式連接，按傳動方式分為手動、齒輪傳動、氣動、液動和電動幾種。

對于蝶閥種類繁多，以及在特殊工況中，對應使用的蝶閥產品也是不一樣的，所以對于這類的閥門，應當與工程師另行選型！蝶閥按常見的種類及分類可分為以下幾種形式：

（一）按結構形式分類

1，中心密封蝶閥

2，單偏心密封蝶閥

3，雙偏心密封蝶閥

（二）按鏈接方式分類

1，對夾式蝶閥

3，支耳式蝶閥

4，焊接式蝶閥

（三）按工作溫度分類
1，高溫。t>450 °C的蝶閥。

2，中溫蝶閥。120 C<t<450 ℃的蝶閥。

3，常溫蝶閥。一40C<t<120 °C的蝶閥。

4，低溫蝶閥。一100<t<一40 °C的蝶閥。

（四）按密封面材質分類
1，軟密封蝶閥。

(1)密封副由非金屬軟質材料對非金屬軟質材料構成。

(2)密封副由金屬硬質材料對非金屬軟質材料構成。

2，金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。

（五）按工作壓力分類

1，真空蝶閥,工作壓力低于標堆大氣壓的蝶閥。

2，低壓蝶閥,公稱壓力PN<1．6MPa的蝶閥。

3，中壓蝶閥,公稱壓力PN為2．5--6．4MPa的蝶閥。

4，高壓蝶閥,公稱壓力PN為10。0--80．0MPa的蝶閥。

5，超高壓蝶閥,公稱壓力PN>100MPa的蝶閥。

（六）按密封形式分類

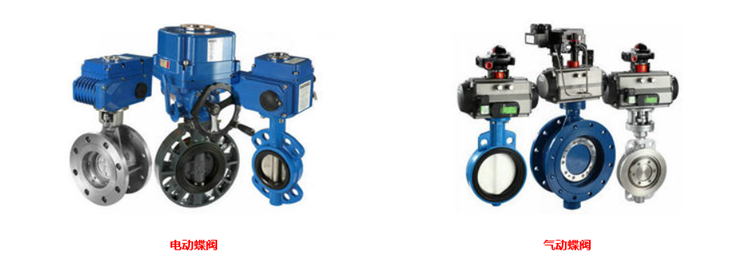

1，強制密封蝶閥。

(1)彈性密封蝶閥。密封比壓由關閉時閥板擠壓閥座，閥座或閥板的彈性產生。

(2)外加轉矩密封蝶閥。密封比壓由外加于閥門軸上的轉矩產生。

2，充壓密封蝶閥。密封比壓由閥座或閥板上的彈件密封元件充壓產生。

3，自動密封蝶閥。密封比壓由介質壓力自動產生。

聲明：本文中所有文字、數據、圖片均只適用于參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-61128612。上海惠夏閥門制造有限公司官網：www.liushikun.com.cn。
